🤖 Что такое Arduino?

Arduino — это открытая аппаратно-программная платформа, предназначенная для создания электронных устройств и прототипов. Она включает в себя:

  • Аппаратную часть: микроконтроллерные платы (например, Arduino Uno, Mega, Nano), к которым можно подключать различные датчики, моторы, светодиоды и другие компоненты.
  • Программную часть: бесплатную среду разработки Arduino IDE, позволяющую писать и загружать программы (скетчи) на платы через USB.

Arduino широко используется как новичками, так и профессионалами благодаря своей простоте и гибкости.​

🔧 Аппаратная часть

Платы Arduino оснащены микроконтроллерами (чаще всего семейства AVR), которые управляют подключёнными устройствами. Среди популярных моделей:​

  • Arduino Uno: подходит для начинающих, имеет 14 цифровых и 6 аналоговых входов/выходов.
  • Arduino Mega: обладает большим количеством входов/выходов, подходит для сложных проектов.
  • Arduino Nano: компактная плата, удобна для встроенных систем.​

К платам можно подключать дополнительные модули, расширяющие их функциональность:​

  • Дисплеи
  • Сенсоры (температуры, влажности, освещённости и т.д.)
  • Модули связи (Wi-Fi, Bluetooth, GSM)
  • Моторы и сервоприводы​

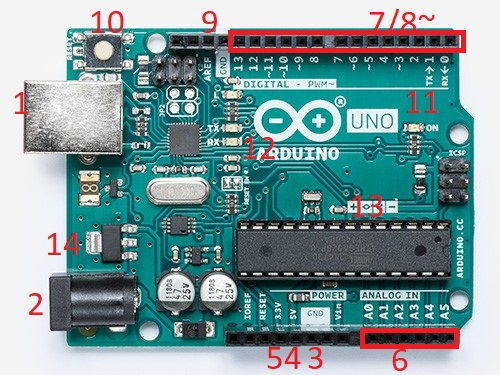

🔌 1. Разъём USB (USB – Universal Serial Bus)

Используется для питания платы Arduino и загрузки программы с компьютера. На Arduino Uno обычно используется разъём типа USB-B.

⚡ 2. Разъём питания (Power Jack)

Позволяет подключить внешний источник питания, например, адаптер на 9–12 В.

🌍 3. Разъёмы GND (земля)

Обеспечивают заземление электрической цепи. Все цепи должны быть подключены к земле для правильной работы.

🔋 4. Разъём 5V

Подаёт напряжение 5 вольт на внешние компоненты, подключённые к Arduino. Используется для питания датчиков, модулей и т. д.

🔌 5. Разъём 3.3V

Подаёт 3.3 вольта на компоненты, которым требуется более низкое напряжение.

🎚 6. Аналоговые входы (A0–A5)

Используются для считывания аналоговых сигналов (например, с фоторезистора или температурного датчика). Arduino преобразует их в цифровой формат для обработки программой. Некоторые можно использовать и как выходы.

💡 7. Цифровые входы/выходы (D0–D13)

Позволяют считывать или подавать цифровые сигналы (например, включить/выключить светодиод).

🌀 8. Порты с поддержкой ШИМ (PWM – широтно-импульсная модуляция)

Позволяют имитировать аналоговый выход, управляя уровнем напряжения (например, регулировка яркости светодиода или скорости мотора).

🔧 9. Разъём AREF (аналоговое опорное напряжение)

Используется для задания опорного напряжения при работе с аналоговыми входами. Используется редко.

🔁 10. Кнопка сброса (Reset)

Перезапускает выполнение программы. Удобно использовать при отладке – позволяет «заново запустить» Arduino без отключения питания.

💡 11. Индикатор питания (Power LED)

Светится при подаче питания на плату. Если светодиод не горит — возможно, есть неисправность.

🔄 12. Индикаторы передачи и приёма данных (TX и RX)

Мигают при обмене данными между Arduino и компьютером:

  • TX (Transmit) — индикатор отправки данных.
  • RX (Receive) — индикатор приёма данных.

🧠 13. Микроконтроллер ATmega328P

Основной чип, управляющий работой всей платы Arduino Uno. Именно в нём хранится программа и происходят вычисления.

⚙️ 14. Стабилизатор напряжения (Voltage Regulator)

Автоматически регулирует подаваемое напряжение, чтобы оно подходило для работы Arduino. Например, понижает напряжение от внешнего источника до безопасного уровня.

💻 Программная часть

Программы для Arduino пишутся на языке, основанном на C/C++, с использованием среды разработки Arduino IDE. Каждая программа состоит из двух основных функций:​

  • setup(): выполняется один раз при запуске платы.
  • loop(): выполняется бесконечно после setup().​

Пример простого скетча, мигающего светодиодом:​

void setup() {
  pinMode(13, OUTPUT); // Устанавливаем пин 13 как выход
}

void loop() {
  digitalWrite(13, HIGH); // Включаем светодиод
  delay(1000);            // Ждём 1 секунду
  digitalWrite(13, LOW);  // Выключаем светодиод
  delay(1000);            // Ждём 1 секунду
}

Существуют также графические среды программирования для Arduino, такие как Scratch for Arduino и ArduBlock, которые особенно полезны для начинающих.

🛠 Примеры проектов на Arduino

  • Умный дом: управление освещением, отоплением и безопасностью.
  • Роботы: создание автономных или управляемых роботов.
  • Метеостанции: измерение и отображение погодных данных.
  • Автоматизация: управление процессами в аквариумах, теплицах и т.д.
  • Игровые устройства: создание джойстиков, MIDI-контроллеров и других интерфейсов.
